电子地图模块配置

配置步骤

①确认电子地图总线正常接入；

②电子地图模块需要进行拔码，拔码规则参考如下：

二进制拨码开关，最高位8最低位1。拨向数字端代表二进制的1，拨向字母端代表二进制的0。例如下图中，第1、6位拨到了数字端，1+32=33，即地址为33

注意：电子地图模块的拔码地址与前端防区的地址不能冲突；

③确认总线和拔码完成后，再给模块通电（拨码一定在通电之前拔码，否则拔码地址无法生效）；

④登录控制键盘或报警主机的WEB端页面，选择“设备管理”—设备添加—选择添加方式“设备地址”—输入电子地图的拔码地址如“33”—点击确定进行登记；

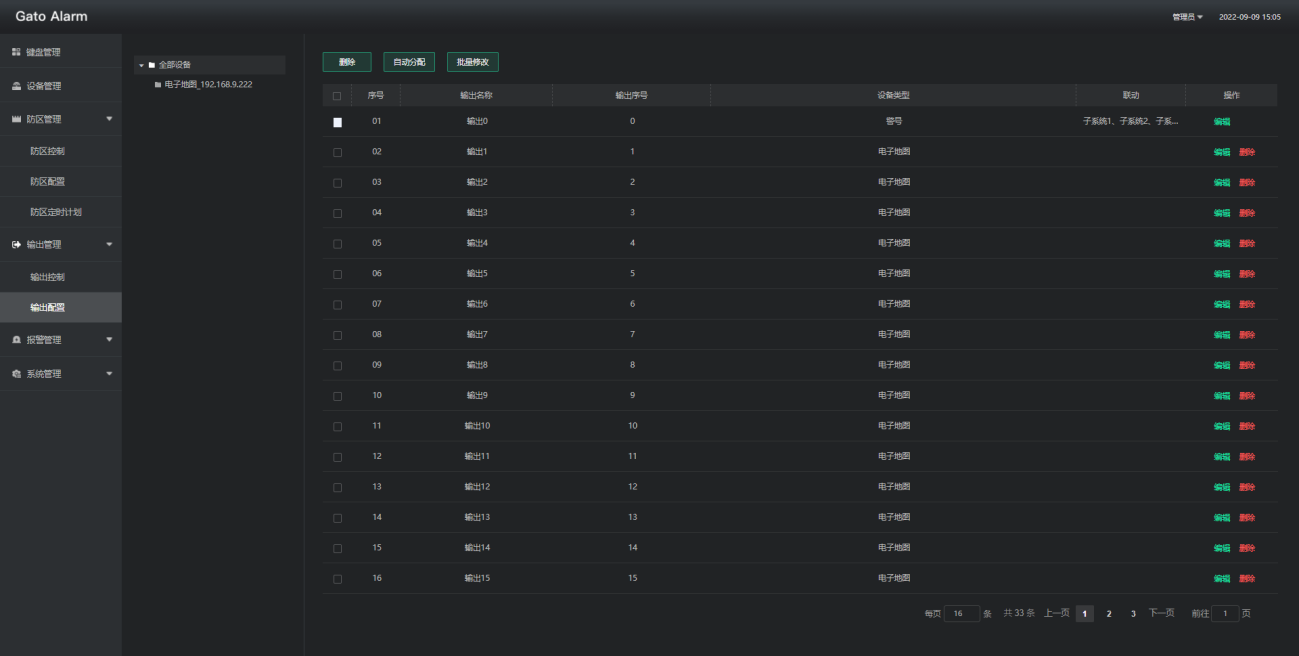

⑤登记完电子地图模块地址后，进入“输出管理”,可以选择2种方式进行防区与电子地图模块绑定：

方式1：选择自动分配，防区和输出通道1对1自动分配，前提是确认防区顺序和地图的序号能对应上；

方式2：通过手动方式，点击“编辑”按钮，编辑单个输出通道联动对应防区号；
