F3前端施工要求

系统结构与光纤接线

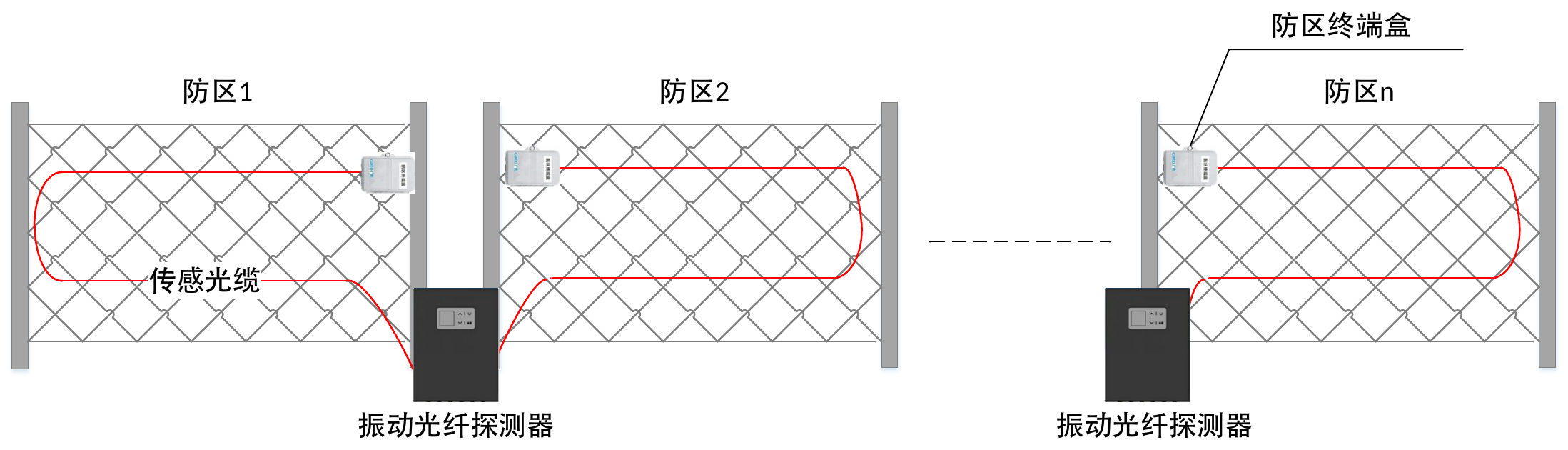

系统结构

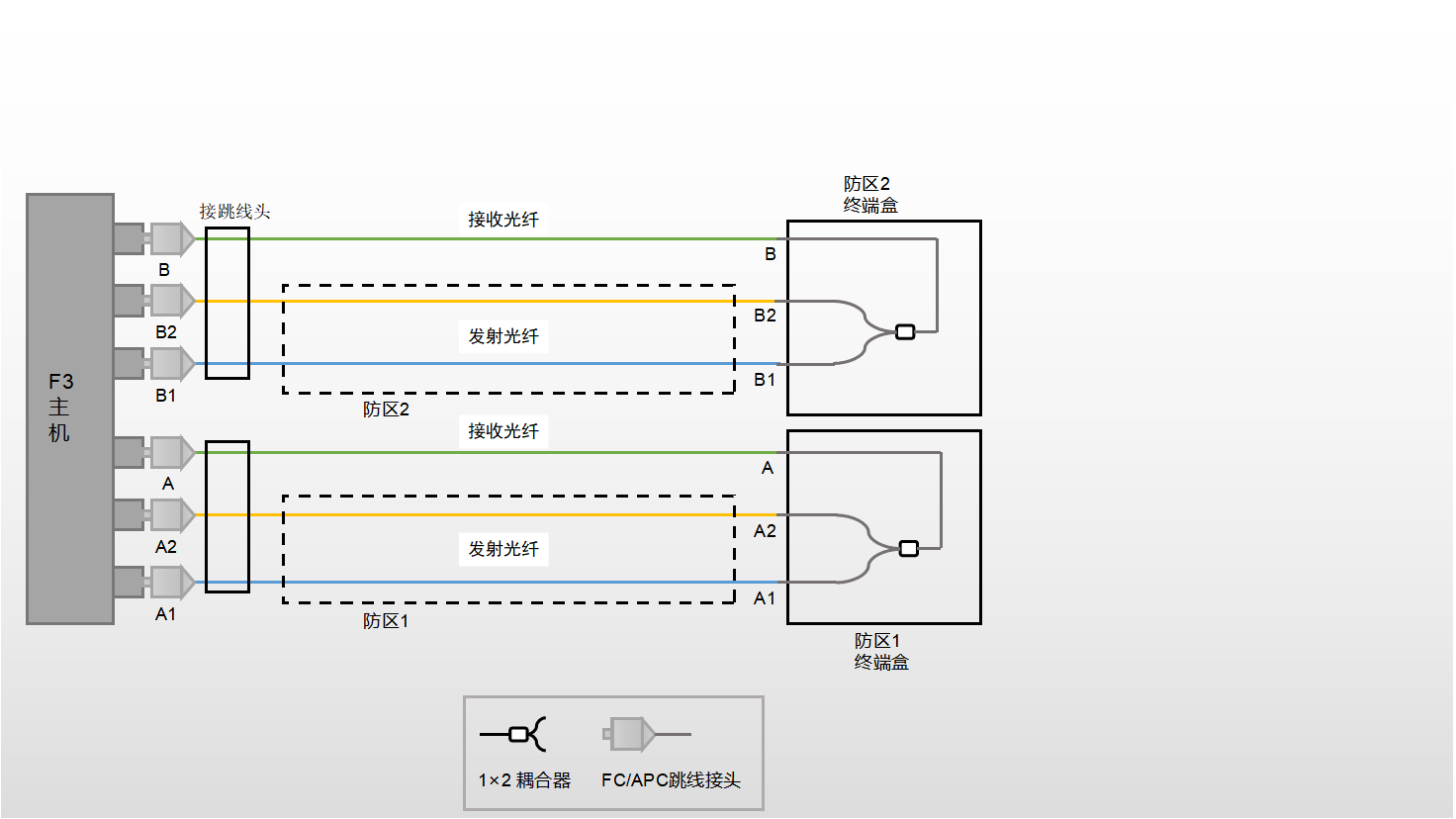

光纤接线示意图：

光缆铺设与终端盒安装

光缆铺设于铁丝网围栏上时，可根据铺设介质对软硬程度选择以下方式：

直线型：这种铺设方式可探测到攀爬、翻越的入侵方式。由于采用直线铺设方式铺设，所需光缆较少，适用于警戒级别较低的场所。传感光缆应铺设在铁网高度约 3/4 处，呈水平直线铺设， 每隔 40 厘米用防紫外线扎带或专用绑扎带将光缆与铁网网格紧密固定

平行线型：这种铺设方式可探测到攀爬、翻越、剪网、梯子辅助翻越等入侵方式。通过采用水平铺设多道光缆的方式，可增大围栏的感应面积，从而有效地探测到较弱的入侵信号，如图所示。 该方式适用于警戒级别较高的场所。传感光缆沿围栏顶部铺设，到达防区末端时绕过来按相反方向直线铺设。可按需求来回多铺几道，光缆铺设的间隔可按铁网高度平均分布；

终端盒的安装方式： 终端盒可固定于铁网连接处的支柱或铁网上，距离地面约 1.5 米处。为避免终端盒安装松散引起误报，应选择结实牢固的支柱或紧拉的铁网作为安装点。安装时可选用紧固夹具进行固定，也可采用绑扎线绑扎固定，但无论采取何种方式，须让终端盒紧密而可靠地固定在介质上；
