无线接收模块对码操作

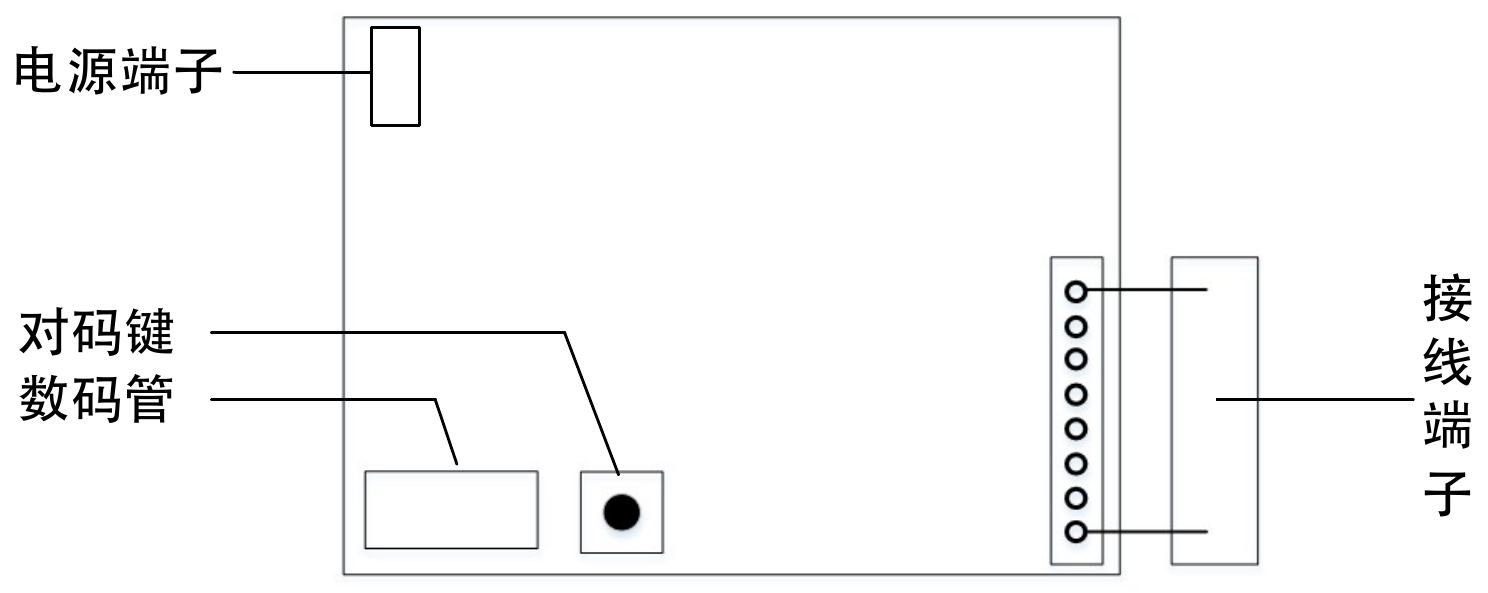

模块接口

电源端子：DC12V供电

对码键：用于添加、删除无线探测器；

数码管：显示设置参数

接线端子：防区接口

通道探头添加

步骤1： 通道探头添加：

长按对码键6秒进入对码学习状态，数码管闪烁显示1，对应通道1；

短按对码键可选择不同的通道号，数码管对应闪烁显示通道号：1~8；

无线探头触发发送一帧任意数据，若接收成功，则长亮显示对应通道3秒，然后再闪烁显示通道号，可再次添加新探头；若探头类型不对或通道探头数已满则长亮显示E，时长3秒，然后再闪烁显示通道号，并可再次添加新探头；若同一个探测器在其他通道已设现又要在另一个通道设置，则会显示之前添加的通道号时长3秒；

长按对码键3秒，则退出对码状态，进入工作状态；

在对码状态，无数据或无人操作，过2分钟自动进入工作状态。

通道探头删除或清空

步骤2： 通道探头删除或清空：

长按对码键10秒，进入删除状态，数码管常亮显示F；

短按对码键可选择不同的通道号，数码管对应闪烁显示1~8，F，当为F时表示恢复出厂；

长按对码键3秒，当显示为F时，则恢复出厂并回到工作状态，若显示为1~8时，则删除对应通道的所有探头并回到删除状态，可继续选择通道号进行删除；

在删除状态下，无人操作，过30秒自动进入工作状态。

无线报警方式

步骤3： 无线报警方式：

接收到无线报警数据或防拆报警数据，判断属于哪个防区，并根据防区类型短路相应防区，短路时长3秒。
